电控系统（Electronic Control System）被誉为新能源汽车的“神经中枢”。它不仅负责协调动力电池与驱动电机的运行，还承担着整车能量管理、安全监控及交互策略的重任。
在 2026 年的**软件定义汽车（SDV）与区域化架构（Zonal Architecture）**背景下，电控系统已从单一的“盒子”演变为高度集成的智能计算平台。以下是电控系统的详细技术解析：
1. 核心逻辑架构：从分布式到域集成

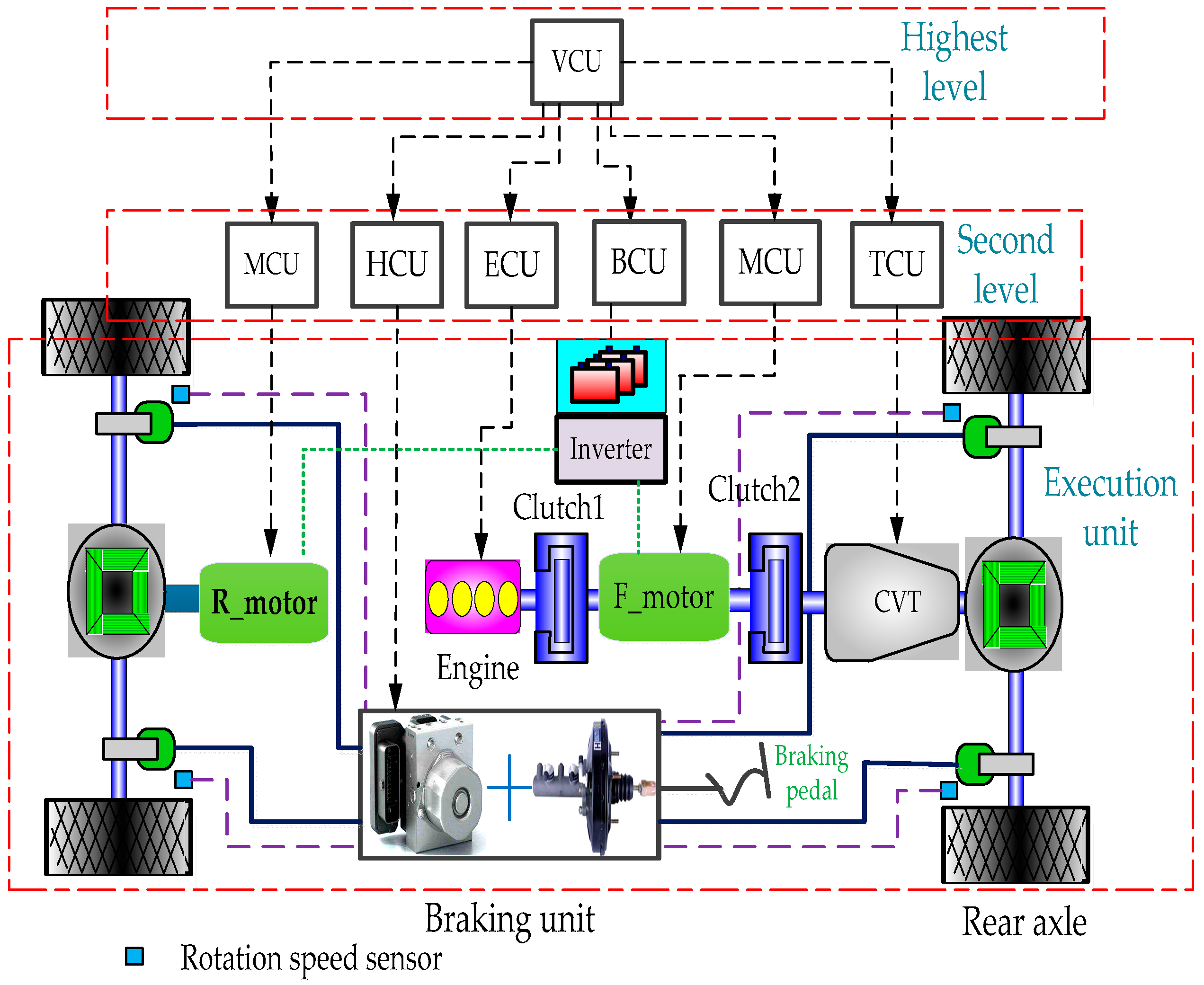

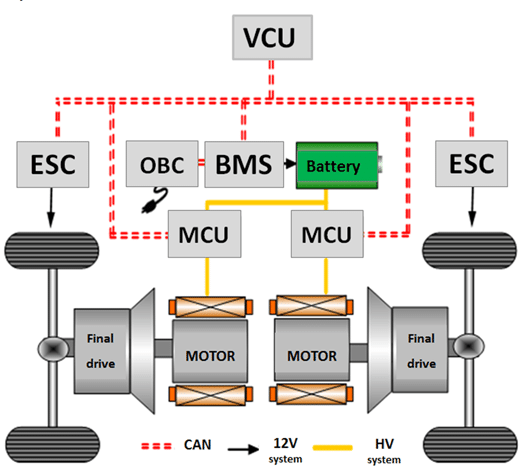

现代电控系统主要由三大部分组成：VCU（整车控制器）、MCU（电机控制器）和BMS（电池管理系统）。

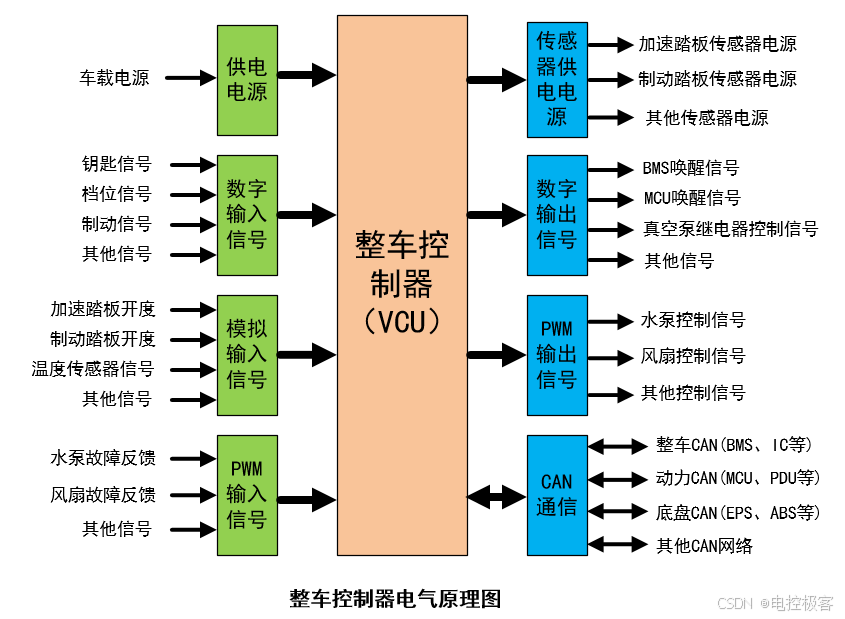

VCU (Vehicle Control Unit) —— 总指挥
VCU 是整车的决策中心，负责采集踏板、档位及传感器信号，并下发扭矩指令。
核心功能： 驾驶员意图解析、能量流分配、故障诊断（Limp Home 模式控制）、整车热管理协调。
2026 趋势： VCU 正在被**动力域控制器（Powertrain Domain Controller）**取代，将 VCU 的逻辑与部分 BMS 或 DCDC 控制逻辑融合。
MCU (Motor Control Unit) —— 扭矩执行者
MCU 将电池的直流电逆变为可控的交流电，精确驱动电机。
关键技术： **FOC（磁场定向控制）**算法。通过三相电流解耦，将复杂的交流电控制转化为类似直流电的 $I_d$（励磁）和 $I_q$（转矩）控制。
硬件演进： 全面进入 SiC（碳化硅）时代。相比传统 IGBT，SiC 使逆变器体积缩小 $40\%$，效率提升 $3\%-5\%$，且完美适配 800V 高压平台。
BMS (Battery Management System) —— 电池保姆
BMS 负责实时监控电芯状态，确保能量输出的安全与高效。
主要任务： SOC（电量）、SOH（寿命）估算；均衡管理（防止电芯压差过大）；热失控预警。
2026 创新：wBMS（无线电池管理系统）。通过专用无线协议（如 TI 或 ADI 的方案）取代物理采样线束，减少了 $90\%$ 的通信线，提升了电池包能量密度和生产自动化率。
2. 数据需求与通信协议
电控系统对实时性和可靠性有严苛要求。
| 维度 | 技术参数与需求 | 备注 |
| 接口形式 | CAN FD / Automotive Ethernet (100/1000BASE-T1) | CAN FD 用于底盘/动力；以太网用于主干网。 |
| 数据量 | CAN FD 速率达 $5-8\text$；以太网达 $1-10\text$ | 随着高采样率和云端备份，数据吞吐量提升了 10 倍。 |
| 时延要求 | 控制环路时延 $ | 电机扭矩响应需要极低抖动和极高实时性。 |
| 数据安全性 | 支持 HSM（硬件安全模块） 和 TLS 加密 | 防止通过 CAN 总线进行的恶意扭矩篡改。 |
3. 能源管理与电力电子集成
电控系统不仅是信息的控制，更是能量的转换。
多合一集成 (X-in-1)： 2026 年的主流是 8-in-1 或 10-in-1 电驱总成。将 MCU、DCDC（直流转换器）、OBC（车载充电机）、PDU（配电单元）等硬件物理集成。
电源接口： 支持双电压系统（12V/48V 辅助低压 + 400V/800V 动力高压）。
低功耗管理： 引入类似 PC 的 ACPI 能源状态管理。在停车挂机或 OTA 期间，电控系统可进入深度休眠，整车静态功耗需低于 $2\text$。
4. 软件技术：SDV 与云端融合
在 2026 年，电控系统的竞争力已转移到软件层面：
AUTOSAR 分层架构： 实现了底层驱动与上层算法的解耦，支持硬件无关性的软件开发。
云端数字孪生： 结合 TBox 的 5G 通信，电控数据实时上传。云端模型会根据用户的驾驶习惯（如频繁地板油或急刹）动态调整 MCU 的扭矩映射表，实现“千人千面”的动力调校。
预测性能量管理： 结合导航和感知数据（ADAS），VCU 可提前预测前方的上坡或拥堵，预先调节电池冷却强度或调整回收力度。
5. 功能安全 (Functional Safety)
根据 ISO 26262 标准，电控系统尤其是 MCU 的扭矩控制部分，必须达到 ASIL-D（最高安全等级）。
冗余设计： 采用双核锁步（Lockstep）MCU 架构，实时校验计算结果。
失效模式： 当通信丢失或计算异常时，系统必须在毫秒内切断高压或进入“故障安全”状态，确保车辆不会发生意外加速。
在 2026 年的智能汽车架构中，“中央计算平台（CCP）”与“动力域控制器（PDC/Powertrain Domain Controller）”的交互是整车大脑与执行心脏之间的“神经对话”。这种架构已经从传统的信号转发（Signal-based）全面转向了面向服务的架构（SOA）。
以下是针对数据流图和 SOME/IP 协议栈落地的深度探讨：
一、 架构布局：中央计算 vs. 动力域
在区域化（Zonal）架构下，逻辑功能被高度压缩。
中央计算平台 (CCP)： 运行高性能操作系统（如 QNX/Linux），负责全局能量策略、基于云端的电池健康算法（AI Digital Twin）、自动驾驶的扭矩分配决策。
动力域控制器 (PDC)： 负责高实时性的任务。它通常下挂 BMS（电池管理）、MCU（电机控制）和 DCDC/OBC。它不再只是一个执行器，而是一个具备强实时计算能力的“小脑”。
二、 数据流图（Data Flow）分析
CCP 与 PDC 之间通过 1Gbps/10Gbps 车载以太网 主干网连接。
1. CCP $\rightarrow$ PDC (下行指令：控制与策略)
动态扭矩限值： 基于路面感知（ADAS）或碰撞预测，CCP 下发毫秒级的扭矩限制请求。
能量管理策略： 如“超级省电模式”下的功率限制阈值、空调与动力的功耗配比。
认证与安全： 刷写镜像（OTA）数据包、诊断安全解锁令牌（Seed & Key）。
2. PDC $\rightarrow$ CCP (上行反馈：状态与观测)
电池全维度数据： 不仅是 SOC，还包括单体电芯最高/最低温、内阻变化趋势、热失控预警位（直接触发主干网高优先级中断）。
动力系统状态： 电机转速、母线电压、逆变器功率半导体温度（用于云端寿命预测）。
诊断日志： 实时捕获的 DTC（故障码）和 Freeze Frame（冻结帧）数据。
| 数据类别 | 接口形式 | 数据量 | 时延要求 | 典型协议 |
| 实时控制 | Ethernet (Unicast) | 中（约 $1-5\text$） | $ | SOME/IP (Method) |
| 传感器流 | Ethernet (Multicast) | 高（约 $50-100\text$） | $ | SOME/IP (Event) |
| 大数据/日志 | Ethernet (TCP) | 极高（Burst 模式） | 不敏感 | DoIP / HTTP |
三、 SOME/IP 在电控中的落地应用
SOME/IP（Scalable service-Oriented MiddlewarE over IP）在动力系统中解决了传统 CAN 总线“广播式、带宽窄、扩展差”的痛点。
1. 协议栈层次结构
在 PDC 的软件架构中，SOME/IP 位于应用层与传输层之间：
$$\begin \hline \text \\ \hline \text \\ \hline \text \\ \hline \text \\ \hline \text \\ \hline \text \\ \hline \end$$
2. 核心交互模式在电控中的实例
Request/Response (Method)： CCP 请求 PDC 执行一次“电池热均衡校准”。
场景： CCP 调用 CalibrateCellBalance() 方法，PDC 返回执行成功的确认。
Subscribe/Notify (Event)： 电池包实时推送电量。
场景： CCP 订阅了 BatteryStatus 事件。PDC 仅在 SOC 变化超过 $0.1\%$ 或发生故障时主动推送数据。这比 CAN 循环发送大大节省了主干网带宽。
Fields (Get/Set)： 设置充电电流限制。
场景： CCP 通过 SetCurrentLimit() 修改 PDC 内部的参数寄存器。
四、 落地考虑：为什么要选 SOME/IP 而不是 DDS？
虽然 DDS（数据分发服务）在自动驾驶域很火，但在动力域，SOME/IP 更具优势：
资源开销： 动力域 MCU（如英飞凌 TC4x 系列）内存有限。SOME/IP 的协议头更小，序列化更简单，适合在 Classic AUTOSAR 平台上运行。
启动速度： 动力系统要求极高的“冷启动到 Ready”速度。SOME/IP-SD（服务发现）在毫秒级内即可完成节点握手，优于复杂的 DDS 发现机制。
确定性： 结合 TSN（时间敏感网络） 技术，SOME/IP 可以在以太网上实现类似 CAN 的确定性调度，这对电机控制至关重要。
五、 安全与时间同步
E2E (End-to-End) 保护： 在以太网传输动力扭矩指令时，必须在 SOME/IP 载荷中加入 CRC 校验和 Rolling Counter，防止数据在复杂的交换机转发过程中损坏。
gPTP (IEEE 802.1AS)： 动力域的采样点必须与中央大脑保持高精度时间同步，否则在处理四驱扭矩分配（CCP 计算）时会出现时间戳错位导致的车辆摆动。
