2026年新能源汽车驱动电机技术呈现三大发展趋势：1.技术路线多元化，永磁同步电机（95%+效率）仍为主流，励磁同步电机（无稀土依赖）成为欧洲新宠；2.核心技术创新，扁线绕组（槽满率70%+）、碳化硅逆变器集成（支持800V高压）和超高转速设计（20,000-25,000rpm）成为标配；3.系统深度集成，从"三合一"向"八合一"发展，结合油冷热管理（散热效率提升30%）和NVH优化技术（分段斜极+谐波注入），实现体积缩小20%、系统效率突破96%的突破性进展。
驱动电机是新能源汽车的“心脏”，负责将电池的电能转化为驱动车辆行驶的机械能。在 2026 年的技术背景下，驱动电机正朝着高集成化、高转速、高功率密度以及低能耗的方向飞速演进。
以下是关于动力驱动电机技术的深度解析：

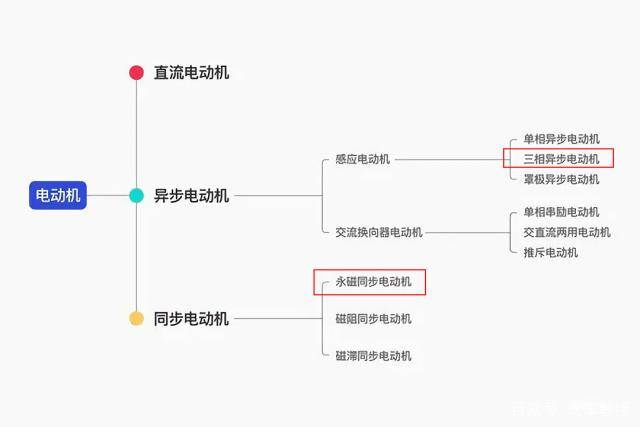

1. 主流电机类型：三足鼎立
目前市场上的驱动电机主要分为三类，每种技术路线都有其特定的应用场景。
永磁同步电机 (PMSM)：
原理： 利用转子上的永磁体产生磁场。
优点： 效率极高（通常 $>95\%$）、体积小、功率密度高。是目前中国市场最主流的选择。
缺点： 依赖稀土材料，高速时存在反电动势问题，弱磁控制复杂。
交流异步/感应电机 (ASM)：
原理： 依靠定子磁场切割转子绕组产生感应电流。
优点： 结构简单、成本低、高速性能好，且不存在退磁风险。
应用： 常用于高性能四驱车的后辅助电机（非恒定输出时无拖拽损耗）。
励磁同步电机 (EESM)：
2026 趋势： 采用电刷或感应方式为转子线圈供电以产生磁场。
核心优势：不使用稀土，规避了资源依赖风险，且在全速域范围内效率调节更加灵活，正成为欧洲及全球高端品牌的新宠。
2. 核心硬件创新技术
为了进一步提升性能，电机的内部构造正在经历重大变革：
扁线绕组技术 (Hairpin)：
技术细节： 用矩形铜棒代替传统的圆形漆包线。
优势：槽满率提升至 $70%+ $（圆线约 $45\%$）。这意味着在相同体积下可以放入更多铜，电阻更小，散热面积更大。
效果： 提升峰值功率，持续功率表现更好，最高效率区间大幅扩大。
碳化硅 (SiC) 逆变器集成：
虽然逆变器属于电控，但现在的趋势是机电耦合。SiC 模块允许电机在高频下运行，减少能量损耗，并支持更高的电压（800V 架构）。
超高转速设计：
2026 年的主流电机转速已从 $15,000\text{ rpm}$ 提升至 $20,000-25,000\text{ rpm}$。
物理挑战： 转子在高速下会产生巨大的离心力，因此碳纤维转子护套技术成为了高端高性能电机的标配，以防止转子“炸裂”。
3. 热管理：从水冷到油冷
电机在高负荷运转下会产生大量热量，热管理直接决定了其“持续输出能力”。
直接油冷技术： 传统的冷却方式是在电机外壳加水套（水冷），热传递效率较低。
演进： 将绝缘油直接喷淋在定子端部或通入转子轴心内部。由于油不导电且散热效率远高于空气，这种方式能让电机在长时间高速行驶下保持峰值输出。
4. 深度集成化：多合一系统
为了节省空间和减重，行业正从“三合一”向“八合一”甚至“多合一”迈进。
集成内容： 将电机、减速器、逆变器（MCU）、直流转换器（DCDC）、车载充电机（OBC）、配电单元（PDU）等全部集成在一个壳体内。
优势： * 体积缩小 $20\%$ 以上。
减少高压线束连接，降低电磁干扰（EMI）。
整体系统效率提升。
5. 核心参数对比表
| 指标 | 永磁同步 (PMSM) | 交流异步 (ASM) | 励磁同步 (EESM) |
| 功率密度 | 极高 | 中等 | 高 |
| 最高效率 | $96\%-98\%$ | $90\%-94\%$ | $94\%-96\%$ |
| 稀土依赖 | 是 | 否 | 否 |
| 控制复杂度 | 中等 | 低 | 高（需控制转子电流） |
| 典型应用 | 大多数纯电车 | 特斯拉前期、高性能四驱 | 宝马、雷诺等欧洲车系 |
6. 电机控制理论（简述）
电机的精确控制依赖于 FOC（磁场定向控制） 算法。通过将三相交流电流（$I_a, I_b, I_c$）经过 Clark 变换和 Park 变换，转化为直轴（d轴）和交轴（q轴）电流：
$$T = \frac{3}{2} P (\psi_f I_q + (L_d - L_q) I_d I_q)$$
其中，$T$ 为转矩，$\psi_f$ 为永磁体磁链，$P$ 为极对数。通过解耦控制，实现对电机转速和转矩的毫秒级响应。
电机技术不仅关系到动力，还直接影响到车辆的 NVH（噪音与振动）表现。
在智能电动汽车的研发中，电机的高频电磁声（NVH）与传动系统（减速器）的匹配是决定座舱高级感的关键。随着 2026 年电机转速普遍突破 $20,000\text{ rpm}$，这两项技术的复杂度呈指数级上升。
以下是针对您文档的补充内容：
一、 电机高频电磁声（NVH）优化方案
电机的噪声主要源于定转子之间的径向电磁力波引起的结构振动。频率通常在 $2\text{ kHz} - 15\text{ kHz}$，听感尖锐。
1. 结构优化：分段斜极设计（Stepped Skew）
单纯的“直线斜极”制造困难，目前主流采用分段斜极。
原理： 将转子沿轴向分为 2 段、3 段或 5 段，每段之间错开一定的机械角度（斜极角）。
效果： 使每段转子产生的谐波磁场在空间上相互抵消。例如，通过错位 $1/2$ 或 $1/4$ 个齿槽转矩周期，可以显著削弱 齿槽转矩（Cogging Torque） 和转矩脉动，从而降低高频激振力。
2. 转子开槽与极槽配合（Notching）
技术： 在转子表面或靠近气隙的地方冲压出特定的非对称小槽（磁障）。
逻辑： 改变气隙磁密分布，使磁场波形更接近正弦波，减少高阶谐波含量。
3. 电控补偿：谐波电流注入（Harmonic Injection）
这是 2026 年高阶电控系统的核心竞争点。
算法： 在 FOC（磁场定向控制）的基础上，通过 MCU 主动在定子电流中注入与电磁力波频率相同、相位相反的负序谐波电流。
价值： 这种“主动消噪”技术可以在不改变硬件结构的前提下，将特定频段的电磁噪音降低 $5-10\text{ dB}$。
二、 电机与减速器（传动系统）的配合逻辑
电机是“高转速、低扭矩”特性，而车轮需要“低转速、高扭矩”，减速器起到了转速匹配和增扭的作用。
1. 传动比（Gear Ratio）的选择逻辑
在 2026 年的高速电机架构下，减速比通常在 $10:1$ 到 $14:1$ 之间。
动力性 vs 经济性： 较大的减速比能提升起步加速度，但会限制最高车速并让电机更早进入低效率的高速区。
效率图（Efficiency Map）耦合： 设计时需确保车辆在 60-120km/h 的常用巡航工况下，电机的转速恰好落在其最高效率区间（通常为 $95\%-97\%$ 区域）。
2. 系统级 NVH 耦合（宏观匹配）
共振避让： 电机的电磁频率（$f_{motor}$）必须避开减速器齿轮的啮合频率（$f_{mesh}$）以及壳体的固有频率。
微观修形： 针对电机输出轴的微小抖动，减速器齿轮会进行齿顶修缘（Crowning），以补偿高速下的轴系变形，防止偏载引起的啸叫。
3. 润滑与热管理的一体化
主动油冷回路： 现代多合一电驱系统中，减速器的润滑油往往兼任电机的冷却介质。
逻辑： 油液先冷却电机定子，再经过滤清器和热交换器后，喷淋到减速器齿轮和轴承上。2026 年的技术标准要求在 $-30^\circ\text{C}$ 环境下，通过电控泵强制循环，以减少搅拌损耗。
三、 技术对比与总结
| 优化维度 | 传统设计 | 2026 先进设计 |
| 转子结构 | 直极/整块斜极 | 分段斜极 + 碳纤维转子护套 |
| 电控干预 | 仅基础控制 | 基于 AI 的主动谐波注入消噪 |
| 润滑方式 | 飞溅润滑（被动） | 电子油泵主动精准润滑/冷却 |
| 系统集成 | 分离式（有中间轴） | 同轴式减速器（空间更小、效率更高） |
