AR-HUD (Augmented Reality Head-Up Display，增强现实抬头显示系统) 是目前车载显示领域的最前沿技术。它不只是简单的信息显示，而是通过深度融合环境感知数据与空间定位算法，将虚拟信息精准地“贴”在真实路面上。
1. AR-HUD 的核心定义
与 W-HUD 最大的不同在于，AR-HUD 具备更广的视场角 (FOV) 和更远的虚像距离 (VID)，且通常具备多焦面或连续焦面成像能力。
W-HUD： 信息漂浮在引擎盖上方（约 2-3m），人眼看信息时需从路面收回焦点。

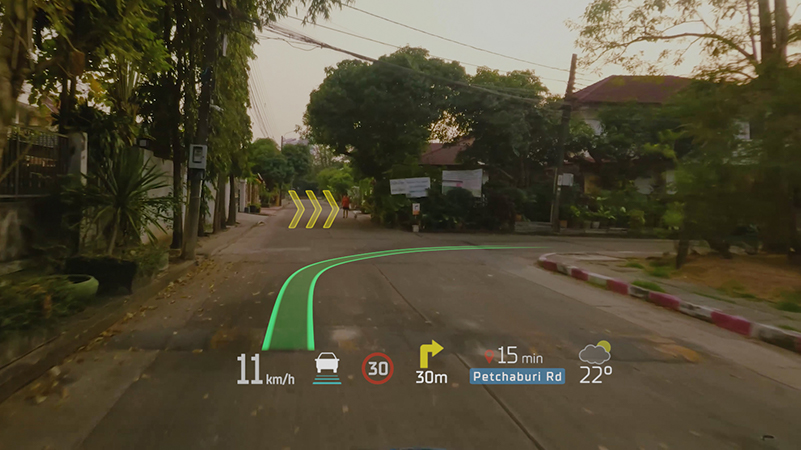

AR-HUD： 信息直接覆盖在前方路面（7.5m - 20m 甚至无限远）。例如，导航箭头会像油漆一样喷涂在实际转弯的车道上。
2. 系统架构：从感知到投影
AR-HUD 的实现依赖于一个复杂的闭环系统，通常包含以下四个核心模块：
数据采集 (Sensor Inputs)： 通过 TBox 获取 V2X 信号，通过摄像头/雷达获取障碍物信息，通过高精地图和 GPS 获取位置。
AR 引擎 (AR Engine)： 整个系统的“大脑”。负责将传感器数据进行空间坐标转换，计算出虚拟图像在驾驶员视野中的精确位置。
PGU (图像生成单元)： 由于 AR-HUD 要求极高的亮度和抗阳光烧蚀能力，DLP (德州仪器方案) 是目前的主流，LCoS 和 LBS 是强有力的挑战者。
光学系统 (Optical System)： 体积巨大（通常 10L-15L），包含多组非球面镜，用于矫正畸变并实现超长的投影距离。
3. 关键技术挑战 (Technical Pain Points)
难点：
延迟 (Latency)： 如果车辆转弯时，虚拟箭头跟不上实景速度，会产生严重的“眩晕感”。AR 引擎的端到端延迟通常要求控制在 20ms 以内。
对齐精度 (Registration Accuracy)： 虚拟图像必须与实景精确贴合。这需要实时补偿车辆的颠簸（Pitch/Yaw/Roll），通常利用车身 IMU 数据进行动态图像补偿（Digital Image Stabilization）。
体积与散热： AR-HUD 模块体积约为 W-HUD 的 3 倍。在狭小的仪表台空间内，如何解决 DLP 芯片的高功耗散热以及结构布置是工程难题。
阳光烧蚀： 巨大的非球面镜像个集热器，阳光反向射入 PGU 会瞬间产生高温。DLP 的金属微镜在此具有天然优势。
4. 核心参数对比
| 参数 | AR-HUD | W-HUD (对比) |
| VID (虚像距离) | 7.5m ~ 20m (动态可变) | 2.5m ~ 3.5m (固定) |
| FOV (视场角) | 10∘×4∘ 或更大 | 4∘×2∘ |
| 交互逻辑 | 虚实结合（AR 导航、避障提醒） | 静态信息（时速、路口提示） |
| 模块体积 | 10L ~ 15L | 4L ~ 6L |
| 典型 PGU | DLP / LCoS | TFT-LCD |
5. 行业应用场景案例
AR-HUD 真正的魅力在于智驾协同：
车道线高亮： 在大雾或黑夜，通过感知数据在 HUD 上“画出”车道线。
碰撞预警 (FCW)： 当传感器检测到前方行人，AR-HUD 会在行人脚下投射一个红色警示框。
V2X 融合： TBox 接收到前方盲区有车超速通过，AR-HUD 在驾驶员视线死角处投射一个半透明的“幽灵车”提醒。
